我國水庫大壩具有“六多”的特點。第一，總量多。我國現有水庫9.8萬座，是世界上水庫大壩最多的國家。第二，小水庫多。我國現有水庫中95%的水庫是小型水庫。第三，病險水庫多。
水庫安全事關人民群眾生命財產安全，黨中央、國務院高度重視。多次作出重要指示批示，強調要堅持安全第一，加強隱患排查預警和消除，在“十四五”時期解決防汛中的薄弱環節，確?，F(xiàn)有水庫安然無恙。
國務院辦公廳《關于切實加強水庫除險加固和運行管護工作的通知》強調加快推進水庫除險加固，及時消除安全隱患，加強監測預警設施建設，健全常態化管護機制，確保水庫安全長效運行。
水利部《關于健全小型水庫除險加固和運行管護機制的意見》指出健全小型水庫除險加固和運行管護常態化機制，提高小型水庫安全管理水平。
黨的十九屆五中全會通過的《中共中央關于制定國民經濟和社會發展第十四個五年規劃和二〇三五年遠景目標的建議》，強調統籌發展與安全，把保護人民生命安全擺在首位，加快病險水庫除險加固，維護重要水利基礎設施安全。
目前，在我國水庫管理中，部分地方存在“重建輕管”“以建代管”的現象，小型水庫的維修養護不及時，有的積病成險，是不符合新時代特色社會主義發展的需要。水庫管養護主要存在的問題：
●水庫管理水平較低，特別是信息化部分；
●大壩風險管理僅停留在人工觀測；
●除險加固先進技術研究有待進一步提高。
完善水庫雨水情測報設施和大壩安全監測設施，要建立運行管護長效機制，加強運行管護工作。
廈門四信結合水利部相關政策指導文件，以及配合客戶在全國各地實施大幾百座水電站的實際項目經驗，進一步完善并優化了中小型水庫安全監測運營解決方案。
●物聯網全面感知
基于先進的物聯網感知技術，大數據處理及信息化技術實現中小水庫的監測預警評估及智能監控的技防工程。
●多項業務應用支撐
在技防的基礎上，建立水庫安全運營的信息化檔案管理、巡檢養護應用、應急指揮管理，數據服務等業務應用。
●專業模型分析
基于3維底板及數據，利用數字孿生技術及各項專業水動力模型，推演隱患與汛情發展趨勢，實現水庫流域的預報及預演。

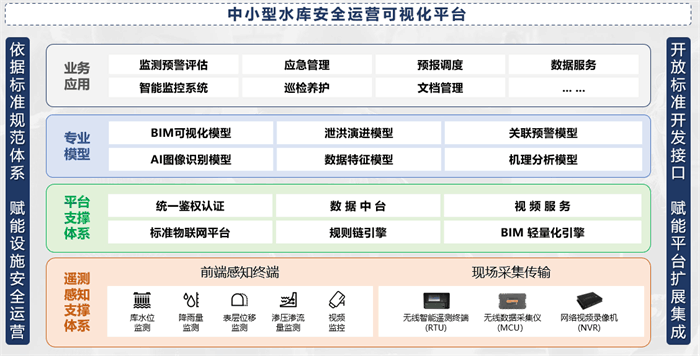

系統總體框架
大壩智慧安全監測終端硬件數據是信息化平臺的數據來源。完善各個致災監測項的布設，做到全面全方位的安全監控。硬件的部署有位移傳感終端、水位傳感終端、雨量計、滲壓滲流監測設備及視頻監控終端等設備。
水庫安全系統建設不僅僅需要硬件設備的監測支撐，也需要借助信息化軟件系統通來更快更精準的發現和分析問題。建設一套與其發展能力相匹配的水庫安全運營管理平臺，能夠加強集中管理與監控，加強對動態監控能力，實現對大壩安全的變化的及時預警。
監測站點建設

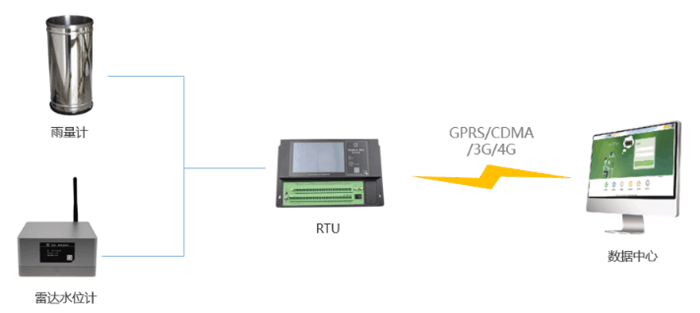

一體化水雨情監測
水雨情監測包括：庫水位、庫區降雨量。監測設備包括雨量計、雷達水位計或水尺等。

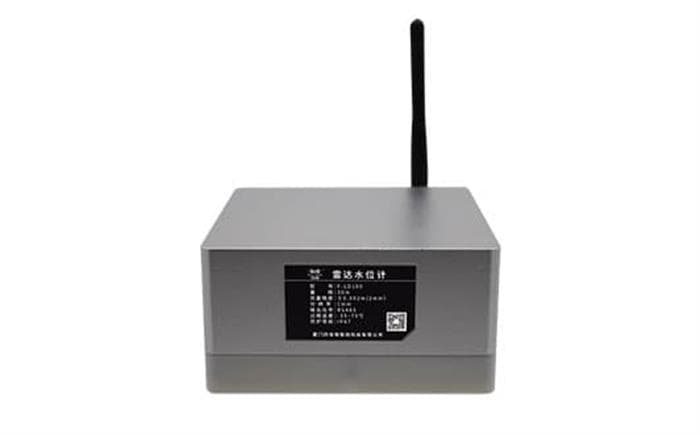

水庫水雨情監測，水位計采用非接觸式雷達水位計，采用調頻連續波（FMCW）的測距原理，測距精度達1Mm；配備上觀測水尺，實現現場查看；雨量計采用翻斗式雨量計，精度0.1mm\0.2mm\0.5mm可選，設備穩定精度高。

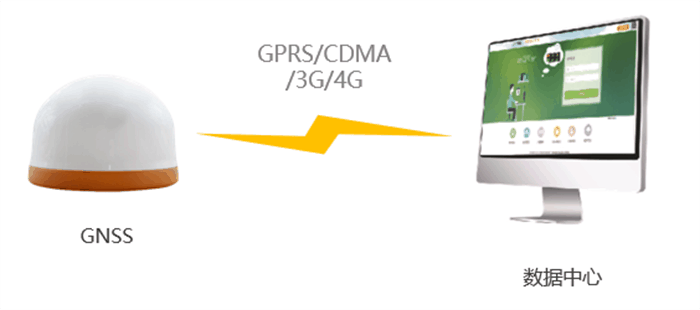

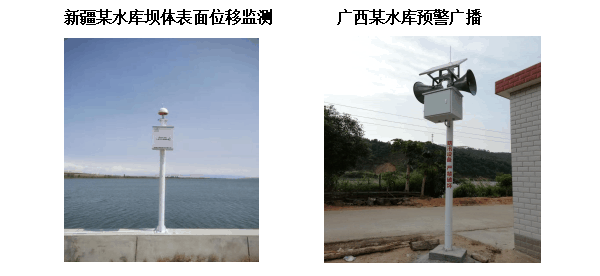

一體化壩體表面監測
壩體表面位移監測針對大壩安全進行大壩地表位移監測，評價大壩結構的穩定性。地表位移監測擬選擇一體化GNSS。
現場根據大壩大小按縱斷面布設點位數量，建設GNSS基準站和監測站。
設備采用一體化設計，集GNSS定位解析、數據傳輸、存儲于一體，集成度高，靜態精度可達2mm±5ppm。

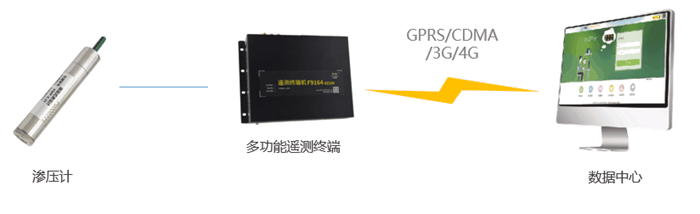

一體化滲壓監測
滲流壓力監測擬采用一體化大壩滲流壓力監測站，對壩體各斷面滲流壓力進行監測，構建大壩整體浸潤線分布。
現場因地制宜根據規劃要求，一般按橫斷面設置，每個橫斷面設置2個及以上監測點，每個監測點需鉆孔安裝滲壓計，鉆孔深度依浸潤線深度而定。
滲壓計采用振弦式滲壓計，支持長時間采集，測量精度≈0.1%F.S，精度高。

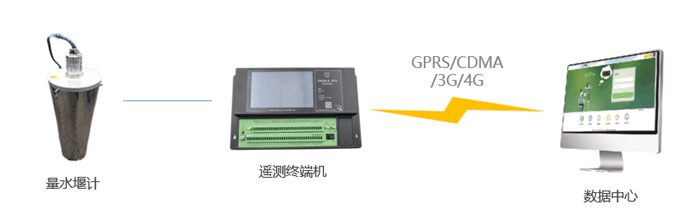

一體化滲流監測
大壩滲流量監測實時監測大壩滲流流量，監測其明流滲流，它關系到大壩壩體內部的安全狀況。
根據各省的規劃要求進行建設，一般一個水庫大壩至少建設一個滲流監測點?，F(xiàn)場需具備量水堰，一般采用直角薄壁堰。
設備采用磁致伸縮式或超聲波式的，磁致式的精度較高0.1%F.S；超聲波式結構一體式設計，無需配置額外電池、RTU。

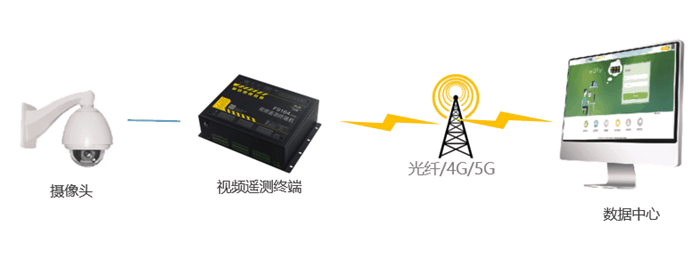

視頻監測站
無線視頻監控?cái)M選擇一體化無線視頻監控站，主要針對大壩壩體現場監控等的安全監測預警工作。
根據各省的規劃要求進行建設，每個水庫至少建設1個視頻觀測點。以能觀測到整個水庫大壩情況為準。
一體化無線視頻監控站是通過視頻監控大壩現場，并實現本地儲存且以4G/以太網的傳輸方式把現場情況傳輸?shù)奖O(jiān)控中心，實現實時現場監控。

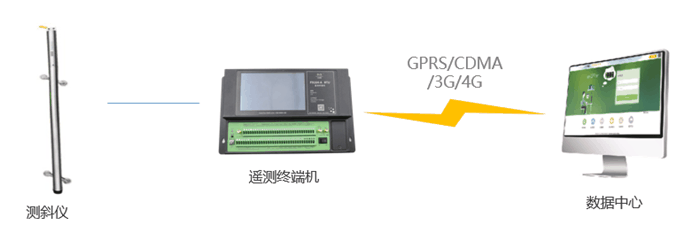

一體化深部位移監測
深部位移監測擬采用一體化位移監測站，對大壩內部不同深度進行深部位移監測，對內部結構變化進行監測。
國家土石壩安全監測規范有規定安裝縱斷面點位要求，但是一般情況下是作為選擇項，小型水庫不安裝。
監測設備采用固定測斜儀，需要在壩體鉆孔，投放入多節測斜儀。若發生壩體側移，則可由各節設備監測傾斜角得到。

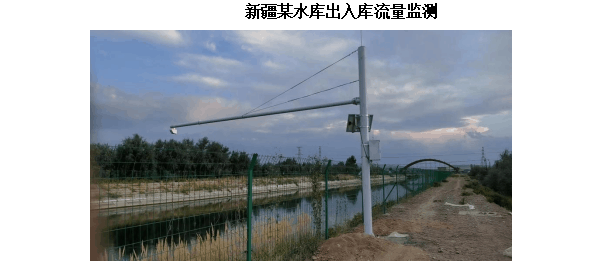

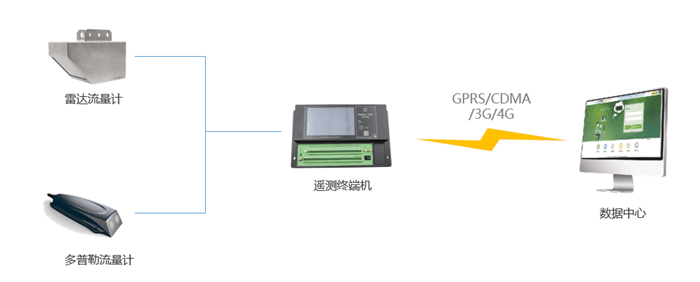

出入庫流量監測
出入庫流量監測是對庫區上游河道和出庫渠道進行監測，測量其出入庫流量。
國家土石壩安全監測規范有規定安裝縱斷面點位要求，但是一般情況下不做監測。
采用一體化流量監測站，通過雷達流量計或超聲波雷達流量計進行測量，計算求得出入庫的流量。

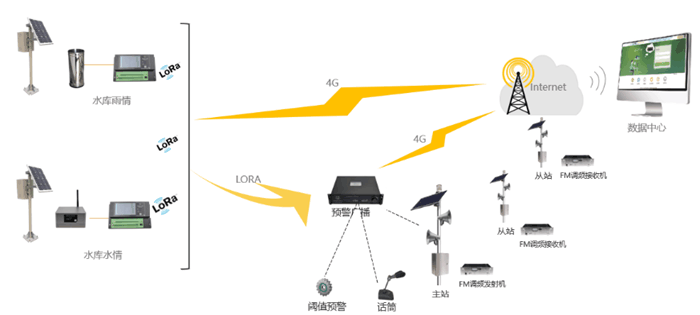

無線預警廣播系統
無線預警廣播系統是在分析預警系統對實時監測數據和歷史數據分析對比的基礎上，根據數據分析結果來決策預警信息，將預警信息及時準確地發送到現場進行廣播預警。
中小型水庫安全監測運營解決方案使用的相關產品推薦

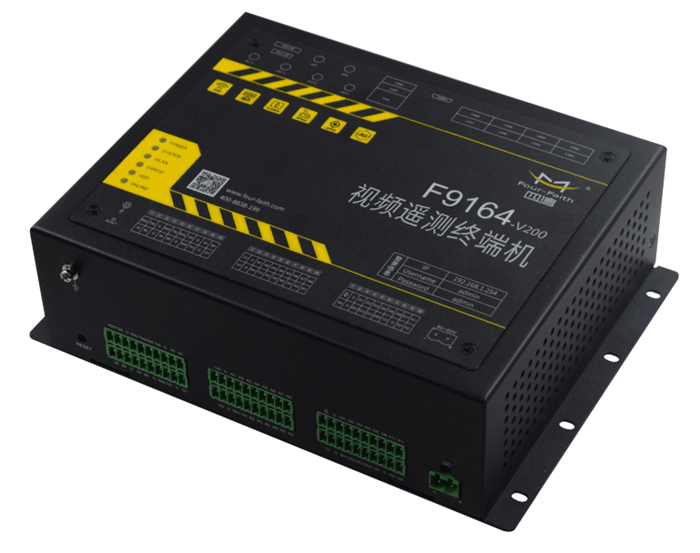

●F9164-V200集遙測終端機功能和視頻錄像機功能為一體，融合先進的 3G/4G/WIFI通信技術、實現水文/水資源/環保 212/TCP Modbus/MQTT 等數據的采集、視頻、圖像存儲、顯示、控制、報警及傳輸?shù)戎悄苤凳毓δ堋?/span>

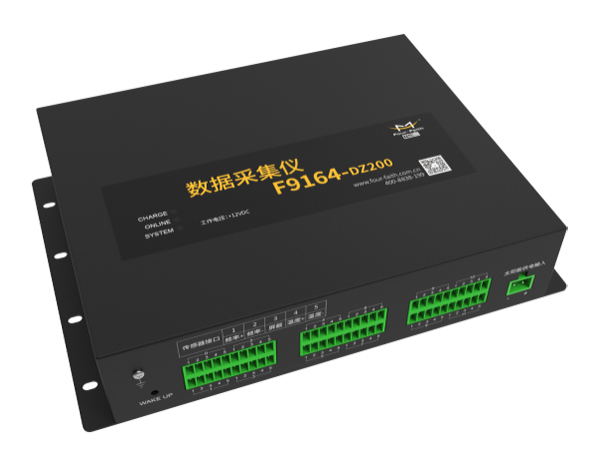

●F9164-DZ200集傳統數據采集器與 2G/3G/4G、Ethernet、LoRa、Bluetooth、GNSS 等多種通信功能與一體的數據采集儀。具有振弦、 RS-232、RS-485、RJ-45、雨量計等豐富的物理接口。
●雷達測量頻率24GHz
●雷達波速角 11°
●水位量測 40m，測量精度 ±2mm，測量分辨率 1mm
●流速量程 0.1~20m/s，測速精度 ±0.01m/s;±1%FS，測量分辨率 0.01m/s
●測距量程 0～40m， 0～70m
●測距精度 ± 2mm（0～40m）， ± 5mm（0～70m）
●測距分辨力 1mm
●雷達頻率 24GHz
●波速角 11°
監測預警評估
監測預警評估集合了水庫監測方案和工情信息管理、傳感器實時數據監測、歷史數據查看、庫水位與滲流和大壩位移與滲壓等相關性分析、預警評估流程功能。
智能監控系統
智能監控系統包括：視頻巡視、閘門監控及遠控、預警廣播通知、信息展播控制。

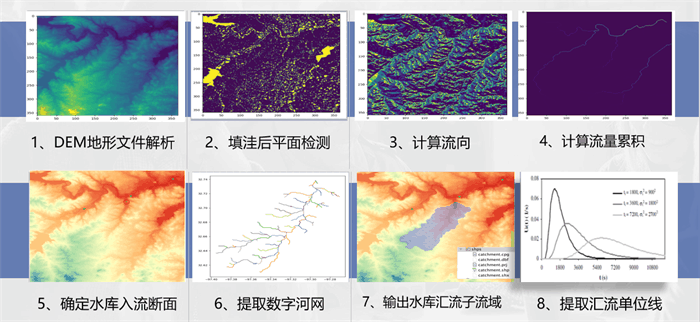

預報調度
結合地形數據以及降雨數據實現來水預報，通過模型率定結合短臨降雨預報數據能夠準確預報未來一定時段內的水庫來水情況，為水庫的調度提供數據支撐。
